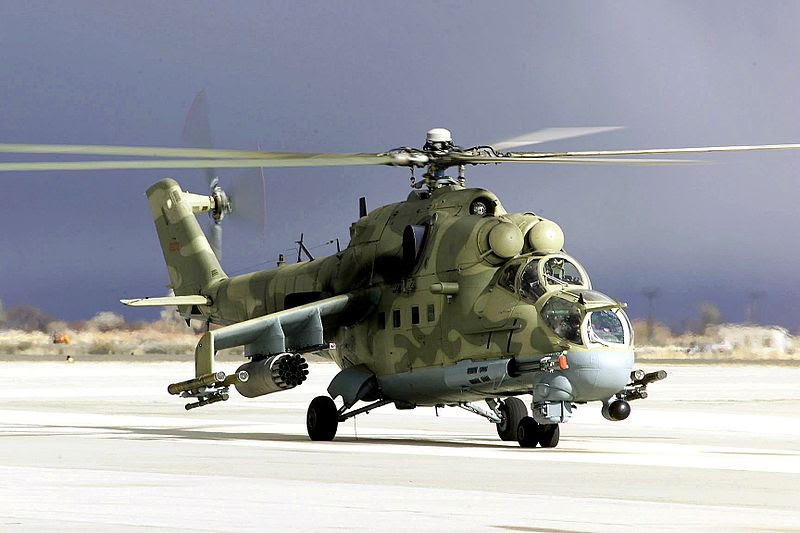

Mil Mi-24 / Mi-25 / Mi-35



El Mil Mi-24 (designación OTAN: Hind) es un helicóptero artillado de gran tamaño y con capacidad para transporte de tropas producido por la Fábrica de helicópteros Mil de Moscú desde comienzos de los años 1970. Entre sus versiones más destacadas derivadas del Mi-24 se encuentran el Mi-25 y el Mi-35.

Es utilizado desde 1972 por la Fuerza Aérea Soviética, sus sucesores, y alrededor de una treintena de naciones más.


Operadores del Mil Mi-24, Mi-25 y Mi-35


VARIANTES:
  • V-24 — Primera versión con 12 prototipos y modelos para desarrollo. Los primeros modelos estáticos eran similares al Bell UH-1A Huey, los posteriores se parecían al futuro Hind-A, uno fue modificado en 1975 y denominado A-10 para intentar récords de velocidad, con las alas retiradas y con la cabeza del rotor principal protegida por silenciadores de tipo inercial, el A-10 alcanzó los 368 km/h.
  • Mi-24 (Hind-A) — Versiones inicial como helicóptero armado de asalto, que podía transportar 8 soldados y 3 tripulantes ó transportar 4 lanzadores de cohetes de 57 mm en 4 pilones sub-alares, 4 misiles antitanque MCLOS 9M17 Phalanga (AT-2 Swatter) en 2 rieles sub-alares, 4 bombas convencionales, así como una ametralladora calibre 12,7 mm en el morro. Fue el primer modelo de producción.
  • Mi-24B (Hind-A) — Serie de modelos experimentales del Hind-A, uno de los cuales fue empleado para probar el rotor de cola Fenestron.
  • Mi-24F (Hind-A) — Modificado con 7 costillas de refuerzo en el fuselaje a la altura de las bases de las alas y las antenas IFF SRO-2M Khrom ("Odd Rods" o varillas desiguales) reubicadas desde la cubierta de la cabina al radiador del aceite; se alargó e inclinó hacia abajo el tubo de escape APU. Esta denominación podría no ser la oficial.
  • Mi-24A (Hind-B) — Segundo modelo de producción. Sin la ametralladora rotativa de 4 cañones calibre 12,7 mm Yak-B bajo el morro. Tanto el Mi-24 como el Mi-24A entraron en servicio con la Fuerza Aérea de la Unión Soviética en 1972.
  • Mi-24U (Hind-C) — Versión de entrenamiento sin ametralladora bajo el morro ni pilones para armamento en los extremos de las alas.
  • Mi-24BMT - Versión transformada en barreminas, un pequeño número de Mi-24 fueron convertidos.
  • Mi-24D (Hind-D) — Más cerca de un helicóptero artillado que variantes anteriores. Morro rediseñado con 2 cabinas separadas para piloto y artillero, una sola ametralladora rotativa Yak-B calibre 12,7 mm bajo el morro; podía transportar 4 lanzadores de cohetes de 57 mm, 4 misiles antitanque SACLOS 9M17 Phalanga (mejora significativa comparada con sistema MCLOS del Mi-24A), además de bombas y otras armas. Entró en producción en 1973. Un Mi-24D fue vendido a Polonia en 1994 y empleado en 1996 para pruebas con la ojiva de un misil Hawk en lugar de la ametralladora bajo el morro. Tuvo una modificación sin identificar en la ventana que da a estribor de la cabina trasera.
  • Mi-24DU — Versión de entrenamiento con doble juego de mandos. Un pequeño número de Mi-24D fueron construidos como DU.
  • Mi-24PTRK — Un Mi-24D modificado para probar el sistema de misiles Shturm V para el Mi-24V.
  • Mi-24V (Hind-E) — Desarrollo posterior producido en 1976, visto por Occidente recién a comienzos de los 80. Armado con misil 9M114 Shturm (AT-6 Spiral), 8 misiles montados en 4 pilones sub-alares. Fue la versión más ampliamente producida con más de 1500 unidades. En Polonia fue denominado Mi-24W. Un Mi-24V fue mencionado como Mi-24T por razones desconocidas.
  • Arsenal Mi-24V upgrade — Actualización ucraniana del Mi-24V
  • Mi-24VP (Hind-E Mod) — Versión del Mi-24V con cañón automático doble GSh-23 en una torreta móvil en lugar de la ametralladora rotativa. Hecho en 1985, entró en servicio en 1989; solo 25 fabricados. Un Mi-24VP voló con el rotor de cola Delta-H del Mi-28.
  • Mi-24VU (Hind-E) — Versión india de entrenamiento del Mi-24V (Hind-E).
  • Mi-24VD — Esta versión fue producida en 1985 para probar un cañón defensivo montado en la parte trasera del helicóptero.
  • Mi-24P (Hind-F) — Con cañón automático doble GSh-30K de 30 mm fijado lateralmente en lugar de ametralladora rotativa calibre 12,7 mm.
  • Mi-24P-2 — Versión actualizada del Mi-24P.
  • Mi-24G (Hind-F) — Versión a pedido de un Mi-24P con un cañón automático montado a estribor.
  • Mi-24 TECh-24 "Taller de Reparaciones Móvil" — Versión experimental del Hind-F, para probar su capacidad de recuperar aviones derribados.
  • Mi-24RKhR (Hind-G1) — Modelo de reconocimiento de zonas contaminadas, diseñado para recolectar muestras radioactivas, biológicas y químicas. Visto por primera vez durante el accidente nuclear de Chernobil. También es conocido como Mi-24R, Mi-24RK y Mi-24RKh (Rch).
  • Mi-24RA (Hind-G1 Mod) — Nueva versión del Mi-24V.
  • Mi-24RR — Modelo de reconocimiento para zonas contaminadas con elementos radioactivos, derivado del Mi-24R.
  • Mi-24K (Hind-G2) — Helicóptero de reconocimiento y observación artillera del Ejército.
  • Mi-24 con Modificaciones de campo en Afganistán — El blindaje de la cabina de pasajeros y los silenciadores de los tubos de escape eran frecuentemente retirados. Debido a los disparos accidentales al cambiar de posición, el ametralladorista de la puerta tenía a su disposición una ametralladora a babor y otra a estribor. También se solía llevar a bordo armas pesadas para defensa personal y cohetes de repuesto para recargar los lanzadores en el campo de batalla.[7]
  • Mi-24 HMOSP Tamam — Actualización israelí.
  • Mi-24M — Modelo actualizado del Mi-24.
  • Mi-24VM — Versión del Mi-24V con aviónica actualizada para mejorar operación nocturna, nuevo equipo de comunicaciones, alas más cortas y ligeras, y sistema de armas actualizado para los misiles Ataka, Shturm, Igla-V y un cañón automático calibre 23 mm. Además otros cambios internos para aumentar la vida útil del helicóptero y facilitar su mantenimiento. Se espera que el Mi-24VM sea empleado hasta el 2015.
  • Mi-24VN (Hind-E) — Versión de ataque nocturno basada en un Mi-24V en Etapa 1 de configuración Mi-24VM.
  • Mi-24PM — Versión actualizada del Mi-24P que emplea la misma tecnología del Mi-24VM.
  • Mi-24PN — Versión con cámara de televisón y cámara FLIR en un domo del morro, emplea alas y aspas de la hélice principal del Mi-28, así como trenes de aterrizaje fijos en lugar de retráctiles. Es el principal helicóptero de ataque ruso, planeando como estándar para su flota, recibiendo 14 Mi-24PN en el 2004.[8]
  • Mi-24PS — Versión para la Policía o las Fuerzas Especiales, equipada con una cámara FLIR, faro rastreador, sistema de altoparlantes PA y anclajes para cuerdas de descenso.
  • Mi-24E — Versión para investigaciones medioambientales, llamada también Mi-24 de Muestreo Ecológico.
  • Mi-25 — Versión para exportación del Mi-24D.
  • Mi-35 (Hind-F) — Versión para exportación del Mi-24V.
  • Mi-35U — Versión de entrenamiento sin armas del Mi-35.
  • Mi-35P — Versión de exportación del Mi-24P, con motores TV3-117M, velocidad máxima 330 Km/h, alcance aprox. 500 Km, techo de servicio 5.700 m. Su arma principal es un cañón bitubo GSH-30K de 30 mm. montado a la derecha del fuselaje con 750 proyectiles. Adicionalmente puede llevar pods de cañones UPK-23-250 de 23 mm., cohetes S-5 de 57 mm., S-8 de 80, S-13 de 122 y S-24B de 240 mm.[9]
  • Mi-35M (Mi-35M1) — Versión de ataque nocturno para exportación, viene equipada con sensores y aviónica occidentales.
  • Mi-35M2 — Versión actualizada del Mi-35M.
  • Mi-35M3 — Versión del Mi-24VM para exportación.
  • Mi-24 SuperHind Mk.II — Versión con aviónica occidental actualizada, producida por la compañía sudafricana Advanced Technologies and Engineering (ATE).
  • Mi-24 SuperHind Mk.III/IV — Extensiva actualización operativa del Mi-24 original, que incluye armamento, aviónica y contra-medidas.
  • Mi-24 SuperHind Mk.V — La más reciente versión del "SuperHind", con el morro totalmente rediseñado y cabina de transporte abierta.
  • Primeros modelos del Mi-28 — Inicialmente, un Mi-24 de producción temprana (probablemente un Hind-A con las alas retiradas) fue equipado con un tubo para medir la velocidad del aire como una primera prueba para la tecnología del Mi-28. Más tarde, unos cuantos helicópteros Mi-24D fueron equipados con el radomo del Mi-28 para probar conjuntamene las capacidades de puntería, pilotaje y navegación, mientras que a los demás se les rediseñó el fuselaje para que se parezcan al futuro Mi-28 pero con cabinas redondeadas.

Mi-24 del Centro de Evaluación y Pruebas del Ejército USA


HISTORIAL DE COMBATE:

El helicóptero fue utilizado intensamente durante la invasión soviética de Afganistán, principalmente para bombardear a los guerrilleros mujahidines. Este helicóptero estuvo a punto de ganar la Guerra de Afganistán al poder destruir grupos de guerrilleros sin sufrir casi daños, estaba blindado contra armas ligeras.

Estados Unidos suministró misiles termodirigidos Stinger a los mujahidines, y los Mi-8 y Mi-24 fueron los objetivos favoritos de los guerrilleros. Pero a pesar de todo el Mi-24 demostró ser muy eficaz, ganándose el respeto tanto de pilotos soviéticos como de los propios mujahidines, que se dispersaban rápidamente cuando veían encenderse los cohetes que señalizaban la designación del objetivo. Los afganos apodaron al Mi-24 como el "Carro del Diablo" y solían decir "No tememos a los soviéticos. Tememos sus helicópteros"

La Fuerza Aérea Sandinista (FAS) de Nicaragua usó estos aparatos profusamente durante los años de lucha frente a las guerrillas de los "Contras".

El Mi-24 fue empleado por el Ejército iraquí durante la larga guerra que libró contra su vecino Irán. Su armamento pesado fue un factor clave en el severo daño que ejerció a las fuerzas de tierra iraníes. Esta guerra vio las únicas batallas de helicópteros en el aire en la historia, donde los Mi-24 iraquíes combatían contra los AH-1J SeaCobras iraníes (suministrados por los Estados Unidos antes de la revolución iraní).

Durante la primera y segunda guerra chechena en la república rusa de Chechenia, los Mi-24 fueron empleados por las fuerzas armadas rusas. Como en Afganistán, sin embargo, los Mi-24 eran vulnerables y docenas de ellos fueron derribados o se estrellaron durante diversas operaciones militares. Una causa que contribuyó a estos choques fue el pobre mantenimiento dado a estos helicópteros envejecidos.

Empleado en numerosas guerras en África: Congo, Costa de Marfil, Liberia, Angola, Eritrea, Sudán.

En el conflicto del Cenepa, enfrentamiento bélico entre el Perú y Ecuador, la fuerza aérea peruana utilizó exitosamente sus Mi-25 artillados para romper lineas y emplazamientos enemigos, llegando a perder 1 por artillería antiaérea ecuatoriana.


Mi-24 de la Fuerza Aérea Georgiana

Mi-35


CARACTERÍSTICAS TÉCNICAS:

Tripulación: 2-3 (piloto, oficial de sistemas de armas y un técnico opcional)
Capacidad: 8 soldados o 4 camillas
Longitud: 17,5 m
Diámetro rotor principal: 17,3 m
Envergadura: 6,5 m
Altura: 6,5 m
Área circular: 235 m²
Peso vacío: 8.500 kg
Peso máximo al despegue: 12.000 kg
Planta motriz: 2× turboejes Isotov TV3-117.
Potencia: 1.641 kW (2.200 HP; 2.231 CV) cada uno.
Velocidad máxima operativa: 335 km/h (208 MPH; 181 kt)
Alcance: 450 km (243 nmi; 280 mi)
Techo de servicio: 4.500 m (14.764 ft)

Armamento:
Ametralladoras: Gatling Yakushev-Borzov YakB de 12,7 mm en una torreta móvil con una munición máxima de 1.470 proyectiles (en la mayoría de las variantes), PKT montadas en las ventanas del compartimento de pasajeros.
Cañones: Doble Gryazev-Shipunov GSh-30K de 30 mm en posición fija con 750 proyectiles (Mi-24P). Doble GSh-23L de 23 mm con 450 proyectiles (Mi-24VP y Mi-24VM).

Ametralladora YakB de 12,7 mm en el morro de un Mi-24


Puntos de anclaje: 6 pilones en las alas con una capacidad de 1.500 kg (los pilones del interior soportan al menos 500 kg cada uno, los centrales 250 kg y los de punta alar sólo pueden portar misiles antitanque).
Bombas: ZAB, FAB, RBK, ODAB etc. de hasta 500 kg.
Soportes múltiples MBD (por ejemplo MBD-4 con cuatro FAB-100).
Contenedores dispensadores de submuniciones y minas KGMU2V.
Cohetes: Hasta 4× lanzadores UB-32 con 32 de cohetes S-5 de 55 mm, S-24 de 240 mm, B-8V20, versión aligerada para helicóptero del cohete S-8.
Misiles: 4× 9M17 Phalanga (en versiones Mi-24A-D) o 9K114 Shturm (en versiones Mi-24V-F) montados por parejas en los dos pilones de las punta alares.

UPK-23-250 con el doble cañón GSh-23L de 23 mm, lanzador UB-32
con 32 de cohetes S-5 de 55 mm y un par de misiles 9K114 Shturm


Otros: Contenedor de armas de proyectiles GUV-8700 con:
Una combinación de ametralladoras 1× Yak-B-12,7 mm + 2× GShG-7,62 mm
Un lanzagranadas AGS-17 30 mm.
Contenedor de armas de proyectiles UPK-23-250 con el doble cañón GSh-23L de 23 mm

Mi-24


Cabina de un Mi-24D





FUENTE:
Wikipedia

23 de junio de 2011

Embraer EMB 314 Super Tucano




El Embraer EMB 314 Super Tucano, también llamado ALX o A-29 por la Fuerza Aérea Brasileña, es un avión turbohélice diseñado para el ataque ligero, contrainsurgencia y entrenamiento avanzado de pilotos, provisto de modernos equipos de aviónica y sistemas de armas. Es usado principalmente por la Fuerza Aérea Brasileña y la Fuerza Aérea Colombiana. Además de para entrenar a los pilotos, es muy utilizado para monitorizar operaciones en la Cuenca del Amazonas.



VARIANTES:

A-29A: Monoplaza para ataque a tierra, reconocimiento armado y apoyo aéreo cercano, con capacidad para interceptar y destruir aeronaves de bajo rendimiento.

A-29B: Biplaza para las mismas tareas que la versión monoplaza, y además usada para control aéreo avanzado y entrenamiento.


HISTORIA OPERACIONAL:

El 1 de marzo de 2008 una escuadrilla de aviones Super Tucano de la Fuerza Aérea Colombiana participó en la "Operación Fénix" en territorio ecuatoriano donde fue abatido Raúl Reyes, de las FARC-EP. Al parecer en esta misión los Super Tucano usaron bombas "Griffin" de guía láser y cohetes de 4 × 70 mm.

El 22 de septiembre del 2010 nuevamente un escuadrón de aviones Super Tucano de la Fuerza Aérea Colombiana participó en la "Operación Sodoma", donde fue abatido Víctor Julio Suárez Rojas,alias "Mono Jojoy", un cabecilla de la organización terrorista FARC.

Han participado en varias misiones de vigilancia, interdicción aérea contra aviones utilizados por narcotraficantes, entrenamiento de nuevos pilotos de la academia de vuelo, prácticas de ataque a tierra para el apoyo de las tropas de combate, contra el narcotráfico en la frontera entre Ecuador y Colombia, escolta de aviones de fumigación contra cultivos de drogas y avión escolta, de helicópteros de combate, transporte de tropas y rescate en las zonas de batalla.


Operadores del Super Tucano



ESPECIFICACIONES TÉCNICAS:

Tripulación: 1 (A-29A), 2 (A-29B).
Longitud: 11,33 m 37,17 pies
Envergadura: 11,14 m 36,55 pies
Altura: 3,97 m 13,02 pies
Peso vacío: 3.020 kg 6.658 libras
Peso cargado: 4.520 kg 9.965 libras
Peso máximo al despegue: 5.400 kg 11.464 libras
Planta motriz: 1× turboprop Pratt & Whitney Canada PT6A-68C.
Potencia: 1.193 kW 1.600 SHP
Hélices: 1× Hartzell HC-B5MA-2 de 5 palas por motor.

Rendimiento:
Velocidad máxima operativa: 593 km/h (320 nudos, 368 mph)
Alcance: 4,820 km (2,995 mi)
Techo de servicio: 10,670 m 35,008 ft
Régimen de ascenso: 24 m/s 79 ft/s

Armamento:
2 × ametralladoras 12,7 mm FN Herstal M3P
1 × cañón automático 20 mm en contenedor bajo el fuselaje.

Puntos de anclaje:
Cinco puntos externos para cargar una combinación de bombas, cohetes y misiles:
  • Bombas convencionales MK81, MK82, MK82LGB, M117
  • Cohetes: Lanzacohetes LM707 de 7 × 70 mm
  • Misiles: AIM-9 Sidewinder, MAA-1 Piraña, Python 3 o Python 4.


Cabina de un Super Tucano


FUENTE:
Wikipedia

22 de junio de 2011

ALCOTAN-100




El Alcotán-100 es un sistema lanzagranadas (lanzacohetes) polivalente, lanzable desde el hombro, sin retroceso y portable por un sólo hombre para uso de la infantería. Esta siendo desarrollado por la compañía Instalaza.


DESCRIPCIÓN:

El Alcotán-100 está formado por dos componentes principales:

1. Dirección de tiro.
2. Munición.

La dirección de tiro optrónica reutilizable denominada VOSEL. Dispone de total capacidad día/noche, telemetría láser, sensor de desplazamiento lateral del blanco, y presentación del punto futuro.

La dirección de tiro VOSEL está formada por los siguientes componentes:

  • Módulo de visión: Modo de visión diurna/nocturna: la dirección de tiro esta dotada de una mira óptica que mediante la activación de un tubo intensificador de imagen de 3ª generación permite la identificación del blanco a una distancia de hasta 1.200 m de noche.
  • Módulo de telemetría: Un telémetro láser de clase 1, con de 2.000 m de alcance, determina la distancia a la que se encuentra el blanco.
  • Modulo de orientación: Un sensor triaxial proporciona datos para determinar el desplazamiento angular del blanco.
  • Módulo de presentación: Muestra al tirador la información generada por la dirección de tiro (mensajes, cruz de seguimiento, punto futuro, y alza de combate).
  • Módulo de cálculo: Incorpora la electrónica que gestiona todas las funciones de la dirección de tiro.
  • Módulo de alimentación: Consta de una batería recargable de 12 V.
  • Modulo de Seguridad y disparo: Contiene los elementos de seguridad que controlan la habilitación de la dirección de tiro para que el tirador realice el disparo.
  • Elementos externos: Controles, guía de acoplamiento con el tubo y elementos de conexión.

La munición (desechable) está formada por:

  • El tubo contenedor/lanzador: Sirve para transportar el proyectil y dispararlo, es el único elemento desechable. Está fabricado con fibras y resinas, diseñado para soportar las influencias ambientales externas y la presión interna que produce la fase de lanzamiento. Se acopla a la dirección de tiro mediante una guía y un conector. También dispone de tapas protectoras que cierran el tubo hasta el momento del disparo, una correa de transporte y apoyos para el tirador.
  • El motor de lanzamiento.
  • El proyectil: Propulsado por cohete de combustible sólido. Tiene tres tipos de munición específicos para diferentes blancos: Antitanque, Antiblindaje/fragmentación, Antibúnker.

Además pueden dispararse desde espacios cerrados (nota: con considerables riesgos para el tirador, no es un verdadero sistema CS (confined space).



ESPECIFICACIONES TÉCNICAS:

Peso lanzadera: 14 kg
Peso proyectil: 9.5 kg
Peso sistema de disparo: 4.5 kg
Longitud: 1,15 mt
Calibre: 100 mm
Alcance efectivo: 600 m (teórico, real <400 mt)
Penetracion en blindajes: 500 mm




FUENTES:
Instalaza
Wikipedia
